移動通風槽
移動通風槽又叫自行式移動塵源捕集裝置針對沿直線運動的塵源除塵難題開發的新技術，主要由四部分組成：抽風管頭（活動鏈接），移動自帶補償除塵小車，通風槽和覆蓋皮帶。其原理：將抽風管頭固定在卸料車上，抽風管頭與除塵小車連接，抽風管頭和除塵小車隨卸料車在通風槽上沿軸線與卸料車同步平行移動，卸料車在哪個位置卸料，抽風管頭和除塵小車隨卸料車移動到該位置，抽走揚起的粉塵。含塵氣流經抽風管頭和除塵小車進入通風槽，通過通風槽及風管進入除塵器。該設備運行穩定，通風除塵效果良好，是解決沿直線運動的塵源除塵難題的技術。
移動通風槽裝置根據料倉容積和移動卸料車的能力，設計的倉內抽風量15000m /h~100000m /h。
通風槽的斷面風速一般以不積灰為原則，根據物料性質取16~18m/s。斷面尺寸和安裝高度按本公司數據，也可以根據計算和現場料倉位置由設計院確定后非標制造。
我公司移動通風槽設計中除塵管中間增置軟連接裝置，補償了除塵小車與卸料車的同步及平行度，可防止除塵小車的脫軌、啃軌現象發生，大大提高了移動通風除塵系統的穩定性。
移動通風除塵裝置廣泛用于冶金、鋼鐵、化工、水泥等行業散狀料除塵及通風。
本移動除塵裝置具有如下特點：
★ 省去了礦槽除塵系統大量閥門及復雜管道布置。
★ 結構簡單、運行、故障率更低、維護工作量小。
★ 無動力要求，一般膠帶機都可以配用。
★ 節省除塵系統抽風量，單個槽的抽風量就是整條膠帶涉及的所有系統的風量。

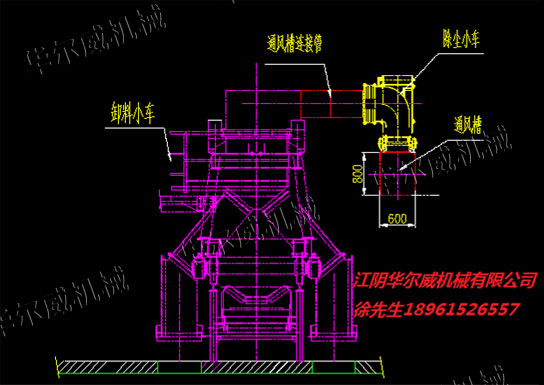

卸料小車的一側設置移動除塵通風裝置，抽風風管與溜槽并排安裝，一頭對準槽口抽風，另一頭與移動除塵通風裝置的移動除塵小車相連，卸料小車在哪兒卸料，抽風風管便在哪兒抽風，含塵氣流由移動除塵小車進入通風槽，通過風管進入除塵器。
適用范圍：
可逆配倉皮帶機卸料
除塵卸料車（單邊或雙邊下料）
堆取料機卸料
移動犁式卸料小車
型號：
TFCQ-截面寬*截面高 （Q代表通風量例如：TFC500-800*900）
|
通風量m3/h
|
通風槽截面尺寸HxB
|
皮帶規格mm
|
通風槽每米重量Kg/M
|
支架間距mm
|
|
15000
|
625x350
|
480
|
534
|
6000
|
|
20000
|
625x500
|
480
|
560
|
6000
|
|
25000
|
625x650
|
480
|
582
|
6000
|
|
30000
|
625x800
|
480
|
615
|
6000
|
|
40000
|
625x950
|
480
|
650
|
6000
|
|
50000
|
825x900
|
600
|
730
|
6000
|
|
60000
|
825x1050
|
600
|
860
|
6000
|
